充电桩 CPT 端口传导骚扰试验（150kHz～30MHz）全解析

充电桩 CPT（Conductive Power Transfer，传导电能传输）端口传导骚扰试验是电磁兼容（EMC）中电磁发射（EMI） 的核心测试项目，专门评估充电桩通过电力输出端口（充电枪接口）向电动汽车传导的高频干扰能量，是3C 认证、项目验收和市场准入的强制要求。该试验聚焦150kHz～30MHz频段，这是充电桩功率变换电路产生干扰的主要频率范围，直接关系到充电系统的安全性与可靠性。

一、核心定义与产生机制

1. 基本概念

CPT 端口是充电桩的电力输出端口，负责向电动汽车传输电能（交流 / 直流），同时承载控制信号（如 CC、CP 信号）和通信功能（如 CAN 总线）。传导骚扰则是指充电桩内部电路产生的高频干扰信号，通过 CPT 端口的电力线和信号线传导至电动汽车，可能影响车辆 BMS（电池管理系统）、车载充电机等关键部件的正常工作。

2. 主要干扰源

功率变换模块：AC/DC、DC/DC 变换器的开关管（IGBT/MOSFET）快速通断（频率可达几十 kHz 到几 MHz）产生大量高频谐波，是传导骚扰的主要来源

PWM 控制信号：脉冲宽度调制信号的快速跳变产生的高频噪声，通过驱动电路耦合到电力线

通信接口：CAN、RS485 等通信线路的信号传输产生的差模和共模干扰

开关电源：辅助电源模块产生的低频干扰（150kHz～5MHz），易通过 CPT 端口传导

3. 传导路径

差模传导：干扰电流在 CPT 端口的火线与零线（或直流正负极）之间流动，通过电源线传导至车辆

共模传导：干扰电流在 CPT 端口的电力线与地线（或外壳）之间流动，通过寄生电容耦合至车辆控制系统

信号耦合：干扰信号通过 CPT 端口的控制信号线（如 CC、CP）直接传导至车辆 BMS

二、核心测试标准与限值要求

1. 权威标准依据

2. 关键测试参数

频率范围：150kHz～30MHz（分为两个子频段：150kHz～5MHz、5MHz～30MHz）

测试阻抗：通过人工电源网络（AMN/LISN） 提供稳定的 50Ω 阻抗，确保测试结果可重复

测试状态：充电桩需在待机、半载、满载三种状态下测试，覆盖实际使用全场景

限值要求：

A 类（工业环境）：150kHz～5MHz ≤ 79dBμV；5MHz～30MHz ≤ 73dBμV

B 类（居民 / 商业环境）：150kHz～5MHz ≤ 66dBμV；5MHz～30MHz ≤ 56dBμV

三、测试目的与必要性

1. 保障充电系统安全

防止高频干扰导致车辆 BMS 误判充电参数（如电压、电流、温度），引发过充、过流等安全风险

避免干扰车载充电机控制电路，导致充电中断、功率波动或设备损坏

保护车辆通信系统，防止 CAN 总线数据传输错误，确保充电过程正常交互

2. 确保设备合规性

无合格 CPT 端口传导骚扰测试报告，充电桩无法通过 3C 认证，不能合法生产、销售和投运

不符合标准的产品可能被市场监管部门查处，面临召回、罚款等风险

影响企业品牌形象，降低市场竞争力

3. 维护电网与周边设备稳定

减少充电桩通过 CPT 端口向电网反向传导的干扰，保护电网监测设备和继电保护装置

避免干扰周边电子设备（如智能家居、工业控制设备）的正常运行

四、完整测试流程与核心设备

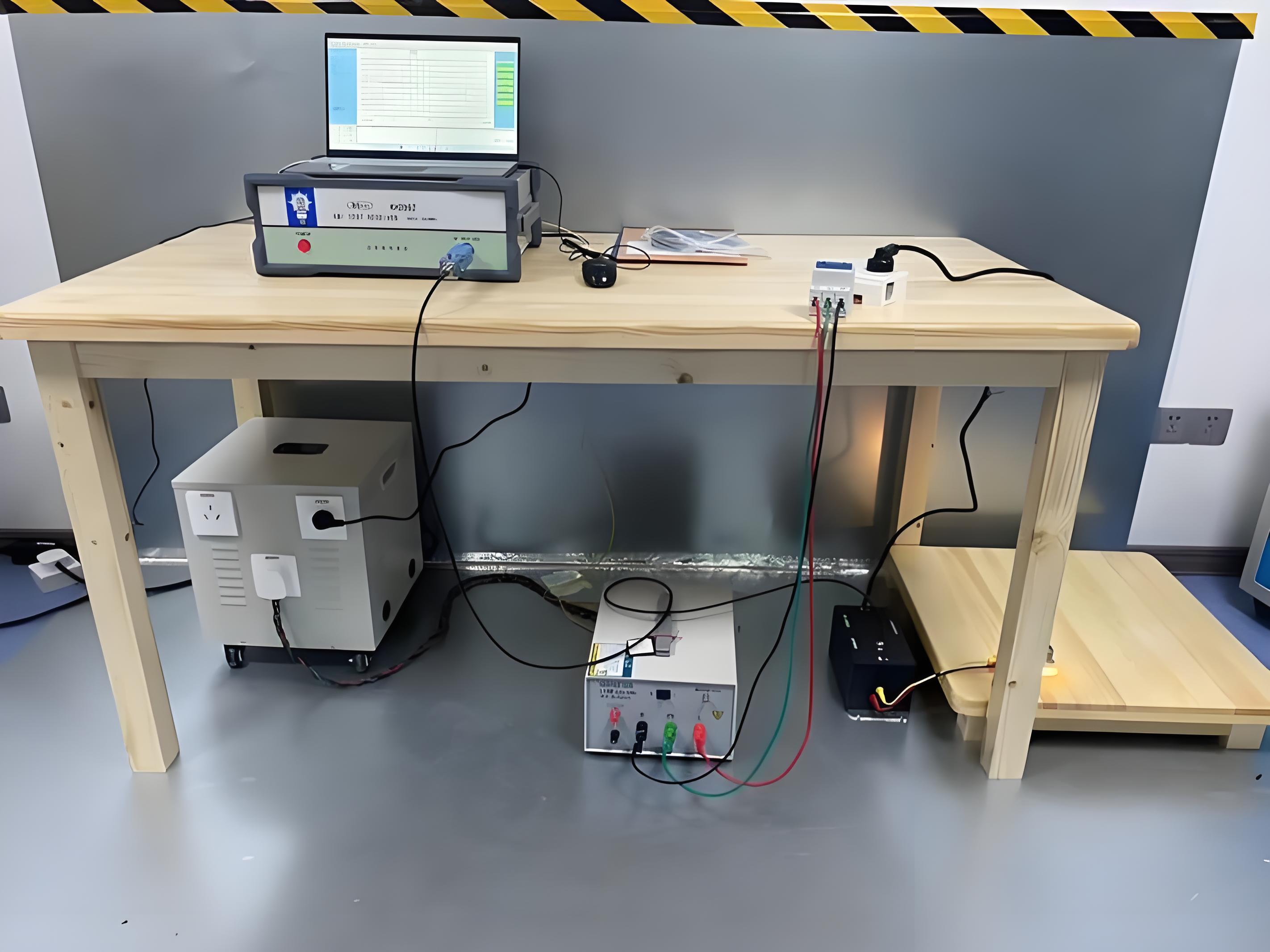

1. 测试环境搭建

屏蔽室：防止外界电磁干扰影响测试结果，确保测试环境符合标准要求

负载配置：连接符合要求的阻性负载（交流桩≥1000V，直流桩≥1500V），设置半载 / 满载工况

监测系统：连接示波器、功率分析仪、通信协议分析仪，实时监测充电桩与负载的工作状态

2. 核心测试设备

3. 详细测试步骤

前期准备

检查充电桩功能正常，外观无损坏，连接完整

将充电桩放置在屏蔽室内，连接 AMN/LISN 和负载

校准测试设备，确保测量精度符合标准要求

测试执行

初始性能检测：测试前记录充电桩各项功能参数（如输出电压、电流、通信状态），确保基准正常

施加测试信号：通过 AMN/LISN 在 CPT 端口注入测试信号，扫描 150kHz～30MHz 全频段

数据采集：频谱分析仪记录各频率点的骚扰电压，每个频率点测量时间≥1s

状态切换：依次测试待机、半载、满载三种状态，每种状态测试至少 1 次

结果判定

合格：所有频率点的骚扰电压均低于标准规定限值，测试中及测试后充电桩功能正常

不合格：存在任何频率点的骚扰电压超出限值，或测试过程中出现功能异常，需进行整改优化

五、常见超标原因与整改方案

1. 主要超标原因

电源滤波不足：输入 EMI 滤波器性能不佳，未能有效抑制高频干扰传导至 CPT 端口

CPT 端口设计缺陷：接口屏蔽不良、信号线与电力线未隔离、寄生电容过大

PCB 布局不合理：功率电路与控制电路未分区，高速信号线与电源线交叉干扰

接地系统不完善：接地环路、接地电阻过大，导致共模干扰无法有效泄放

线缆未做处理：充电枪线缆未加屏蔽层，或屏蔽层未单端接地，成为干扰传导通道

2. 系统整改措施

六、全球通检测（GTS）测试能力

深圳市全球通检测服务有限公司完全具备充电桩 CPT 端口传导骚扰试验能力，核心优势如下：

资质权威：拥有CMA、CNAS双重认可，测试报告具备法律效力，可直接用于 3C 认证和项目验收

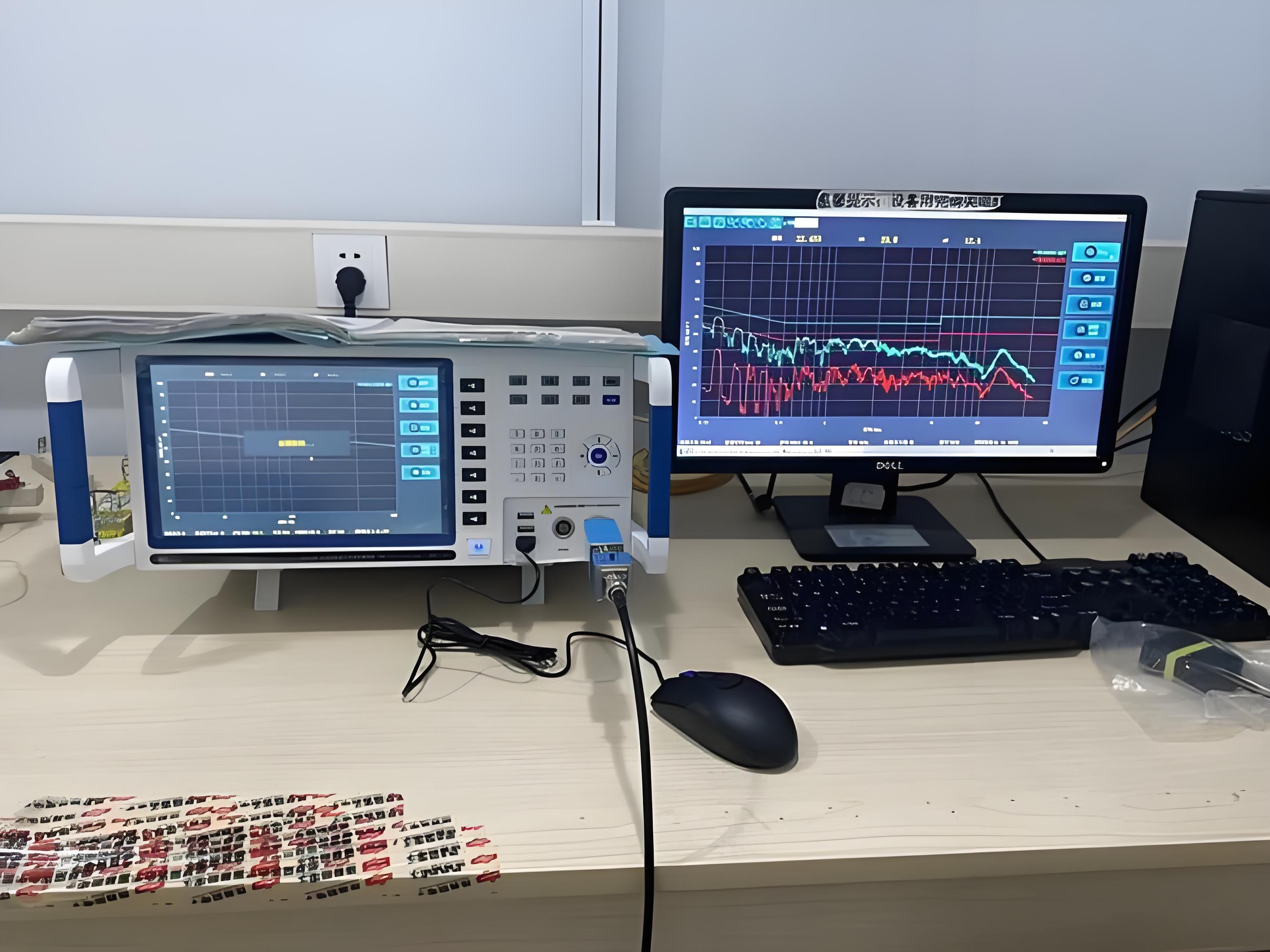

设备先进：配备三相人工电源网络（AMN/LISN）、高性能频谱分析仪、电流探头，支持 150kHz～30MHz 全频段测试，满足标准要求

经验丰富：熟悉 GB/T 40428-2021、GB/T 18487.2-2017 等标准，已成功为多家充电桩企业提供 CPT 端口传导骚扰测试及整改服务

一站式服务：提供从预测试、问题定位、整改建议到正式测试的全流程服务，帮助客户快速通过认证

全产品覆盖：可测试交流桩（7kW/11kW/22kW）、直流桩（30kW-480kW）、超充桩等各类充电桩产品，满足不同功率等级需求

七、总结与建议

充电桩 CPT 端口传导骚扰试验是保障充电系统安全、可靠、合规的关键环节，非做不可。建议：

研发初期介入：在产品设计阶段就考虑 EMC 设计，从电源滤波、PCB 布局、CPT 端口设计、接地系统等方面系统规划，避免后期整改成本高、周期长

选择专业检测机构：委托具备CMA/CNAS 资质的检测机构（如全球通检测）进行测试，确保报告权威有效

系统整改优化：测试不合格时，结合检测机构提供的整改建议，从滤波、屏蔽、接地、线缆处理等方面综合优化

批量生产质控：批量生产前进行抽样复检，确保产品一致性符合标准要求，降低市场风险
