充电桩外壳端口辐射骚扰全解析

2026-04-20 17:42:52 点击次数：

充电桩外壳端口辐射骚扰是指充电桩在运行过程中，通过设备外壳及端口向周围空间辐射的不需要的电磁能量，属于电磁兼容（EMC）中电磁发射（EMI）的重要测试项目，是充电桩3C 认证、项目验收和市场准入的强制要求。

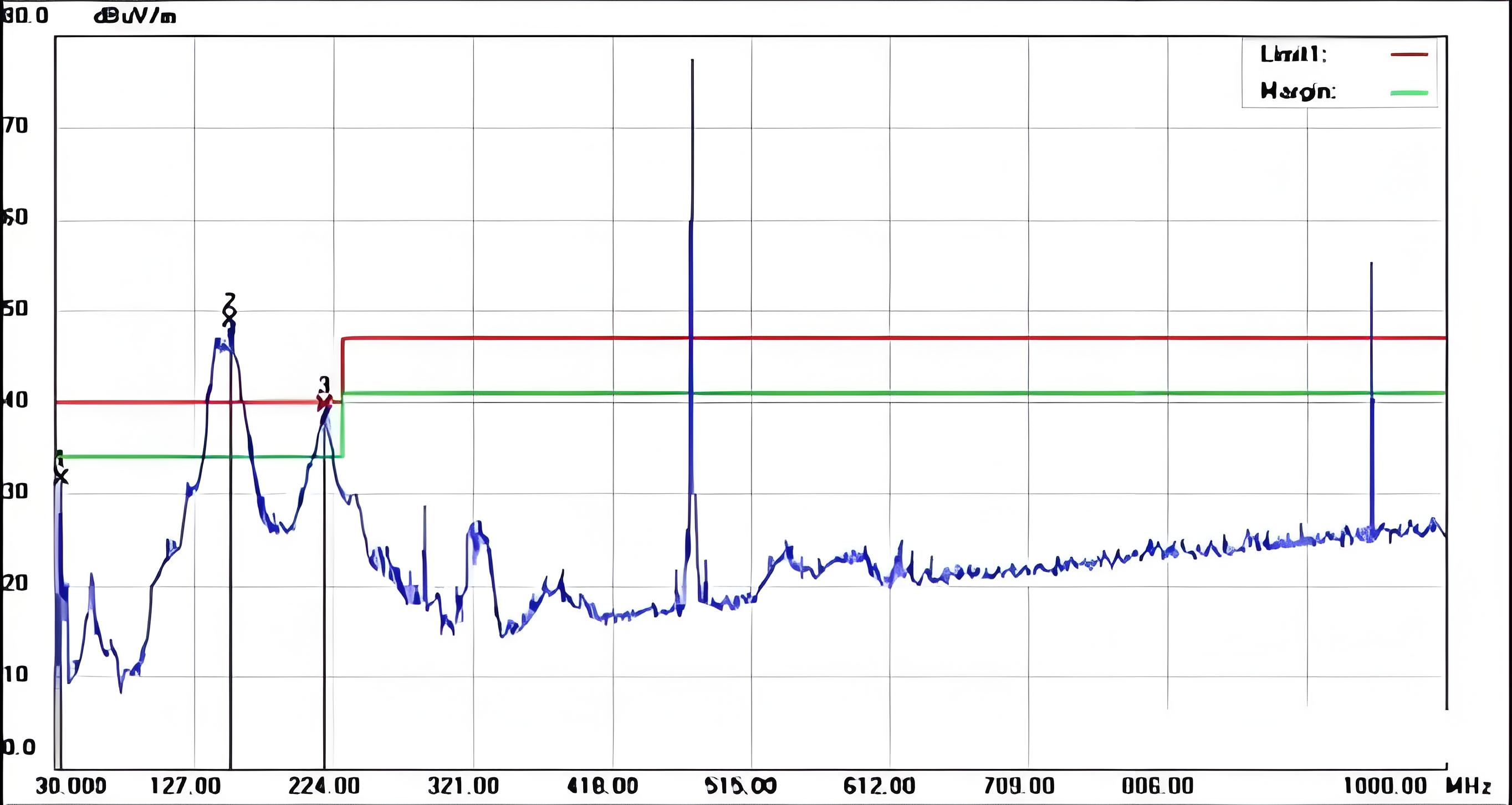

外壳测试

一、核心定义与产生机制

1. 基本概念

外壳端口辐射骚扰是指充电桩在工作时，内部电路（如功率变换模块、控制单元、通信接口等）产生的高频干扰信号，通过外壳缝隙、散热孔、线缆接口、金属结构等 "端口" 以电磁波形式向空间传播的现象。这种骚扰信号具有宽频率范围（30MHz～1GHz）和随机性特点，会对周边无线电设备和电网造成潜在干扰。

2. 主要产生源

功率变换电路：充电桩核心的 AC/DC、DC/DC 变换器采用 PWM 调制技术，开关管快速通断（频率可达几十 kHz 到几 MHz）产生大量高频谐波，是辐射骚扰的主要来源

控制与驱动电路：MCU、DSP 等控制芯片及 IGBT 驱动电路的高速数字信号（上升沿 / 下降沿极快）会产生辐射干扰

通信接口：CAN、RS485、以太网等通信线路的信号传输会产生差模和共模辐射

线缆辐射：电源线、充电枪电缆、信号线等作为 "天线"，将内部干扰信号辐射到空间

3. 传播路径

传导耦合：干扰信号通过电源线、信号线传导至端口，再通过端口辐射

辐射耦合：内部电路直接通过 PCB 走线、元器件向外壳辐射，再通过外壳缝隙泄漏

共模辐射：干扰电流在设备外壳与地之间形成共模回路，通过外壳作为天线向外辐射

外壳端口辐射

二、测试标准与要求

1. 核心标准

标准类别	标准编号	适用范围	关键要求
产品标准	GB/T 40428-2021	电动汽车传导充电电磁兼容性	明确充电桩需满足外壳端口辐射骚扰限值，性能等级要求A 级（测试中无性能下降）
基础标准	GB/T 17626.3-2016（等同 IEC 61000-6-3）	居住环境中设备的发射标准	规定 30MHz～1GHz 频率范围的辐射骚扰限值，分为A 类（工业环境）和B 类（居民 / 商业环境）
通用标准	CISPR 11（等同 GB 4824）	工业、科学和医疗设备	充电桩作为工业设备，需满足该标准中外壳端口辐射骚扰要求

2. 测试参数与限值

频率范围：30MHz～1GHz（关键频段：30MHz～230MHz、230MHz～1GHz）

测试距离：3m（部分标准要求 10m）

测试场地：电波暗室（吸波材料覆盖内壁，模拟无反射的自由空间环境）

限值要求：充电桩通常需满足A 类限值（户外工业环境），部分应用于居民区的充电桩需满足更严格的B 类限值

测试状态：充电桩需在待机、半载、满载三种状态下测试，覆盖实际使用全场景

3. 测试方法

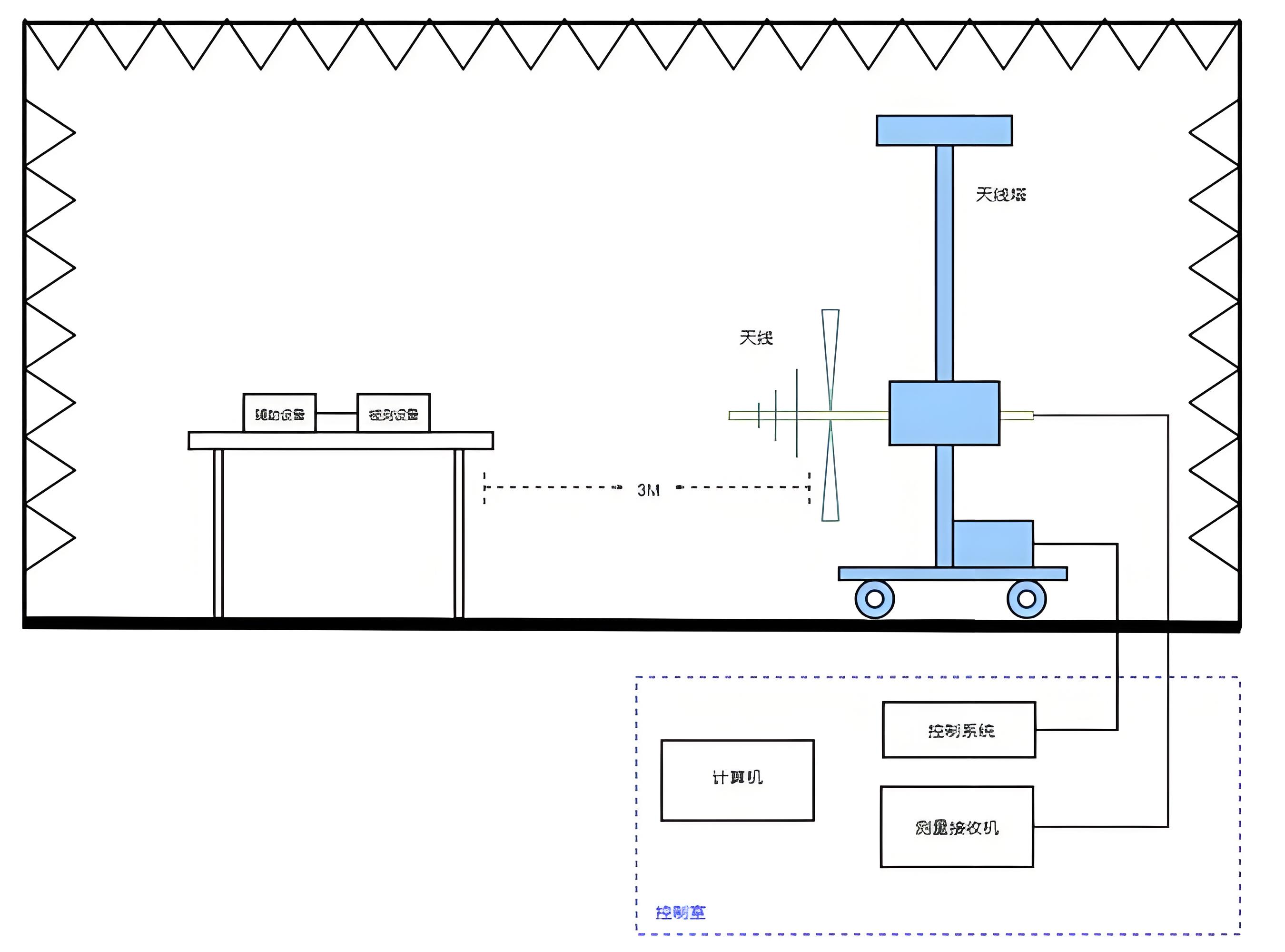

测试布置：充电桩放置在电波暗室的转台上，天线距离设备 3m，高度 1m～4m 可调

信号采集：使用宽带接收天线（双锥天线 30MHz～230MHz，对数周期天线 230MHz～1GHz）接收辐射信号，通过频谱分析仪记录干扰电平

数据记录：转台旋转 360 度，天线升降扫描，记录最大干扰电平

结果判定：测试结果需低于标准规定限值，否则判定为不合格

三、危害与影响

1. 对周边设备的干扰

无线电通信：干扰广播、电视、手机通信、WiFi 等无线信号，导致信号中断、音质变差、画面失真

电子设备：影响周边电动汽车、智能家居、工业控制设备等的正常运行，可能导致控制单元误动作

电网系统：干扰电网监测设备、继电保护装置，影响电力系统稳定运行

2. 对充电桩自身的影响

通信异常：干扰充电桩与车辆 BMS、后台管理系统的通信，导致充电参数传输错误、充电中断

控制故障：高频辐射可能耦合到内部控制电路，导致 MCU、DSP 等芯片工作异常，引发保护功能误触发

合规风险：无合格辐射骚扰测试报告，充电桩无法通过 3C 认证，不能合法生产、销售和投运

四、常见超标原因与整改方案

1. 常见超标原因

外壳屏蔽不良：金属外壳缝隙过大、散热孔设计不合理、屏蔽层接地不良，导致干扰信号泄漏

PCB 设计缺陷：高速信号线未做屏蔽、接地平面不完整、电源与信号回路交叉干扰

线缆未做处理：电源线、信号线未加屏蔽层，或屏蔽层未单端接地，成为 "辐射天线"

滤波不足：电源输入端 EMI 滤波器性能不佳，未能有效抑制高频干扰传导至端口

2. 系统整改方案

整改方向	具体措施	适用场景
外壳屏蔽优化	1. 金属外壳缝隙使用导电衬垫、导电胶密封2. 散热孔采用蜂窝状屏蔽网（屏蔽效能≥60dB）3. 外壳与内部接地平面可靠连接（接地电阻≤0.1Ω）	外壳缝隙泄漏导致的辐射超标
PCB 设计改进	1. 高速数字电路与模拟电路分区布局2. 电源层与接地层完整设计，减少信号回路面积3. 关键信号线（如 PWM、通信线）采用差分走线、加屏蔽层	PCB 辐射导致的超标
线缆屏蔽处理	1. 电源线、信号线使用双层屏蔽双绞线2. 屏蔽层单端接地（靠近设备端）3. 线缆出口处使用屏蔽夹、导电密封圈	线缆辐射导致的超标
电源滤波增强	1. 电源入口加装多级 EMI 滤波器（含共模电感、差模电容）2. 控制电路电源采用隔离 DC-DC 模块3. 关键芯片电源端加去耦电容（0.1μF+10μF）	电源传导辐射导致的超标
接地系统优化	1. 建立单点接地系统，避免接地环路2. 外壳接地、信号接地、电源接地分开设计，高频通过电容连接3. 接地线缆短而粗（截面积≥4mm²）	接地不良导致的辐射超标

五、全球通检测（GTS）测试能力

深圳市全球通检测服务有限公司完全具备充电桩外壳端口辐射骚扰测试能力，核心优势如下：

1. 资质权威：拥有CMA、CNAS双重认可，测试报告具备法律效力，可直接用于 3C 认证和项目验收

2. 设备先进：配备3m 电波暗室、宽带接收天线（30MHz～1GHz）、高性能频谱分析仪、自动转台与天线升降系统，满足标准测试要求

3. 经验丰富：熟悉 GB/T 40428-2021、CISPR 11 等标准，已成功为多家充电桩企业提供辐射骚扰测试及整改服务

4. 一站式服务：提供从预测试、问题定位、整改建议到正式测试的全流程服务，帮助客户快速通过认证

5. 全产品覆盖：可测试交流桩（7kW/11kW/22kW）、直流桩（30kW-480kW）、超充桩等各类充电桩产品

六、总结与建议

充电桩外壳端口辐射骚扰是保障设备合规性、安全性、可靠性的关键测试项目，非做不可。建议：

1. 研发阶段介入：在产品设计初期就考虑 EMC 设计，从外壳结构、PCB 布局、线缆选型、滤波电路等方面系统规划，避免后期整改成本高、周期长

2. 选择专业机构：委托具备CMA/CNAS 资质的检测机构（如全球通检测）进行测试，确保报告权威有效

3. 系统整改优化：测试不合格时，结合检测机构提供的整改建议，从屏蔽、滤波、接地、线缆处理等方面综合优化

4. 批量生产质控：批量生产前进行抽样复检，确保产品一致性符合标准要求
