充电桩电快速瞬变脉冲群抗扰度测试（EFT/Burst）全解析

电快速瞬变脉冲群抗扰度测试是充电桩电磁兼容（EMC）认证的核心必测项目，模拟电网开关操作、继电器触点弹跳等产生的高频脉冲干扰，评估设备在恶劣电磁环境下的稳定运行能力，是3C 认证、项目验收和市场准入的强制要求。

一、核心测试标准与依据

1. 基础标准：GB/T 17626.4-2018（等同 IEC 61000-4-4）《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》

2. 产品标准：GB/T 40428-2021《电动汽车传导充电电磁兼容性要求和试验方法》，明确规定充电桩需满足等级 4测试要求，性能等级达到a 级（测试中及测试后功能正常，无任何性能下降）

3. 其他参考：Q/GDW 1233-2014《电动汽车交流充电桩技术条件》等行业规范

二、测试核心参数与等级要求

1. 脉冲特性：上升时间5ns，脉冲持续时间50ns，重复频率100kHz

2.测试电压等级：

电源线端口：±4kV（等级 4，户外设备强制要求）

控制信号 / 通信端口：±2kV（等级 3 或 4，根据接口类型）

3. 测试模式：充电桩需在待机状态和半载 / 满载充电状态下分别测试，覆盖实际使用全场景

4. 耦合方式：电源线通过耦合 / 去耦网络（CDN）施加脉冲；信号 / 通信线通过电容耦合夹施加脉冲

三、测试目的与必要性

1. 模拟真实干扰：再现电网中接触器、继电器、断路器等开关动作产生的高频脉冲群，这类干扰具有上升沿快、重复频率高、能量低的特点，易通过电源线和信号线侵入设备内部

2. 保障充电安全：防止脉冲干扰导致充电桩控制单元误动作（如误触发过流保护、突然停止充电、充电参数异常），避免充电中断、设备损坏甚至触电风险

3. 确保通信可靠：充电桩与车辆、后台管理系统的通信（如 CAN、RS485、以太网）需抵抗脉冲干扰，防止数据传输错误、通信中断

4. 合规市场准入：无合格 EFT 测试报告，充电桩无法通过 3C 认证，不能合法生产、销售和投运

四、完整测试流程

1. 前期准备

设备检查：确认充电桩功能正常，外观无损坏，连接完整

环境搭建：在屏蔽室内进行，避免外界电磁干扰影响测试结果

负载配置：连接符合要求的阻性负载（交流桩≥1000V，直流桩≥1500V），设置半载 / 满载工况

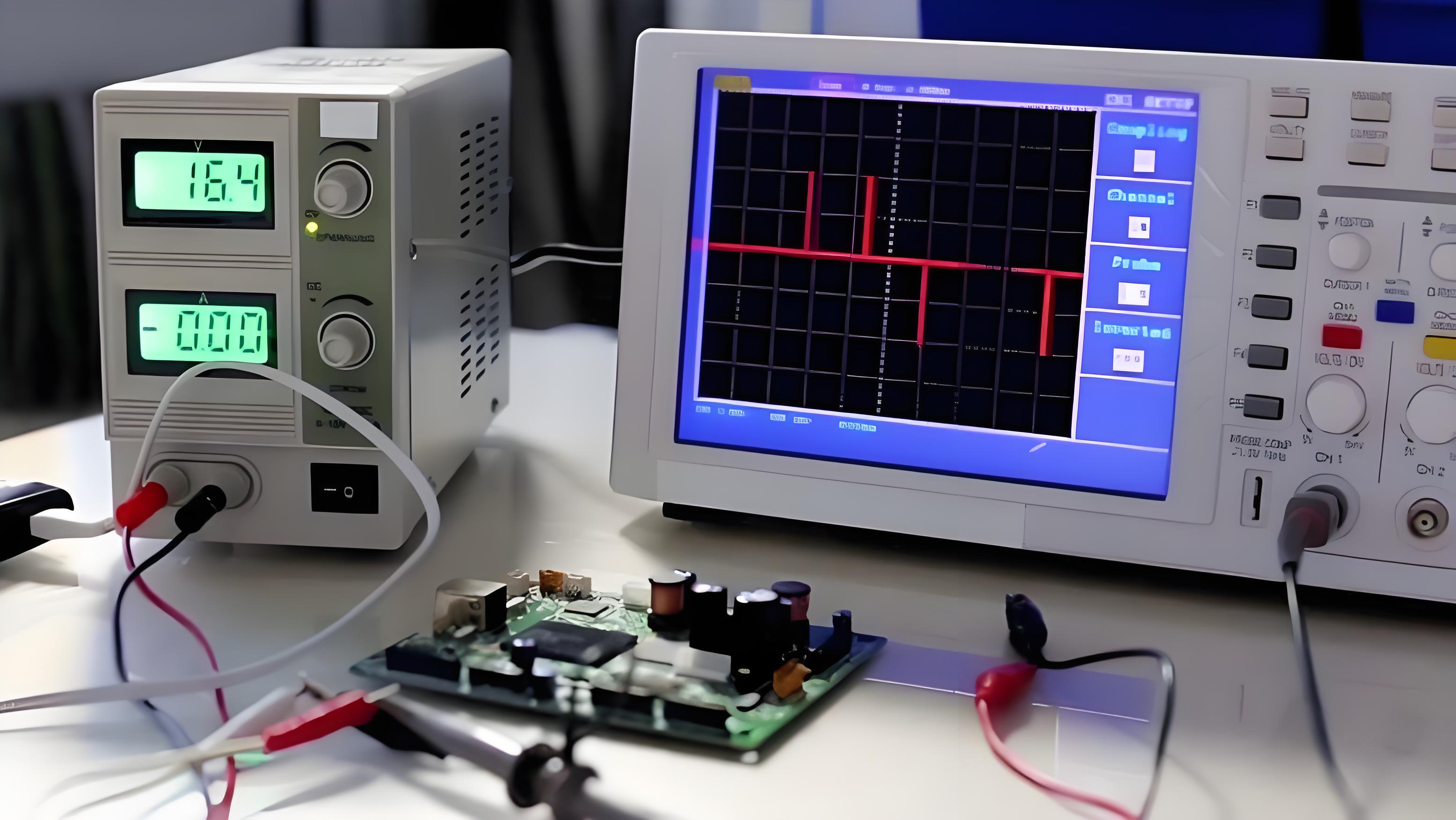

监测系统：连接示波器、功率分析仪、通信协议分析仪，实时监测设备状态

2. 测试执行

初始性能检测：测试前记录充电桩各项功能参数，确保基准正常

脉冲施加：从低电压等级逐步提升至规定等级，每个等级施加脉冲至少 1 分钟，正负极性各测试一次

实时监测：观察充电桩运行状态，记录有无报警、停机、参数异常等情况

功能验证：测试后再次检测充电桩各项功能，确认无永久性损坏，性能无下降

3. 结果判定

合格：测试中及测试后，充电桩无任何误动作，充电正常，通信稳定，保护功能正常触发，符合性能等级 a 要求

不合格：出现功能中断、性能下降、数据错误、设备损坏等情况，需进行整改优化

五、常见问题与整改方案

六、全球通检测（GTS）测试能力

深圳市全球通检测服务有限公司完全具备充电桩 EFT 测试能力，核心优势包括：

1. 资质权威：拥有CMA、CNAS双重认可，测试报告具备法律效力，可直接用于 3C 认证和项目验收

2. 设备先进：配备三相耦合 / 去耦网络（CDN）、电容耦合夹、高性能脉冲发生器，支持最高 ±4kV 测试电压，满足等级 4 要求

3. 经验丰富：熟悉充电桩 EMC 测试标准，可提供从预测试、整改建议到正式测试的一站式服务，已成功为多家充电桩企业提供 EFT 测试服务

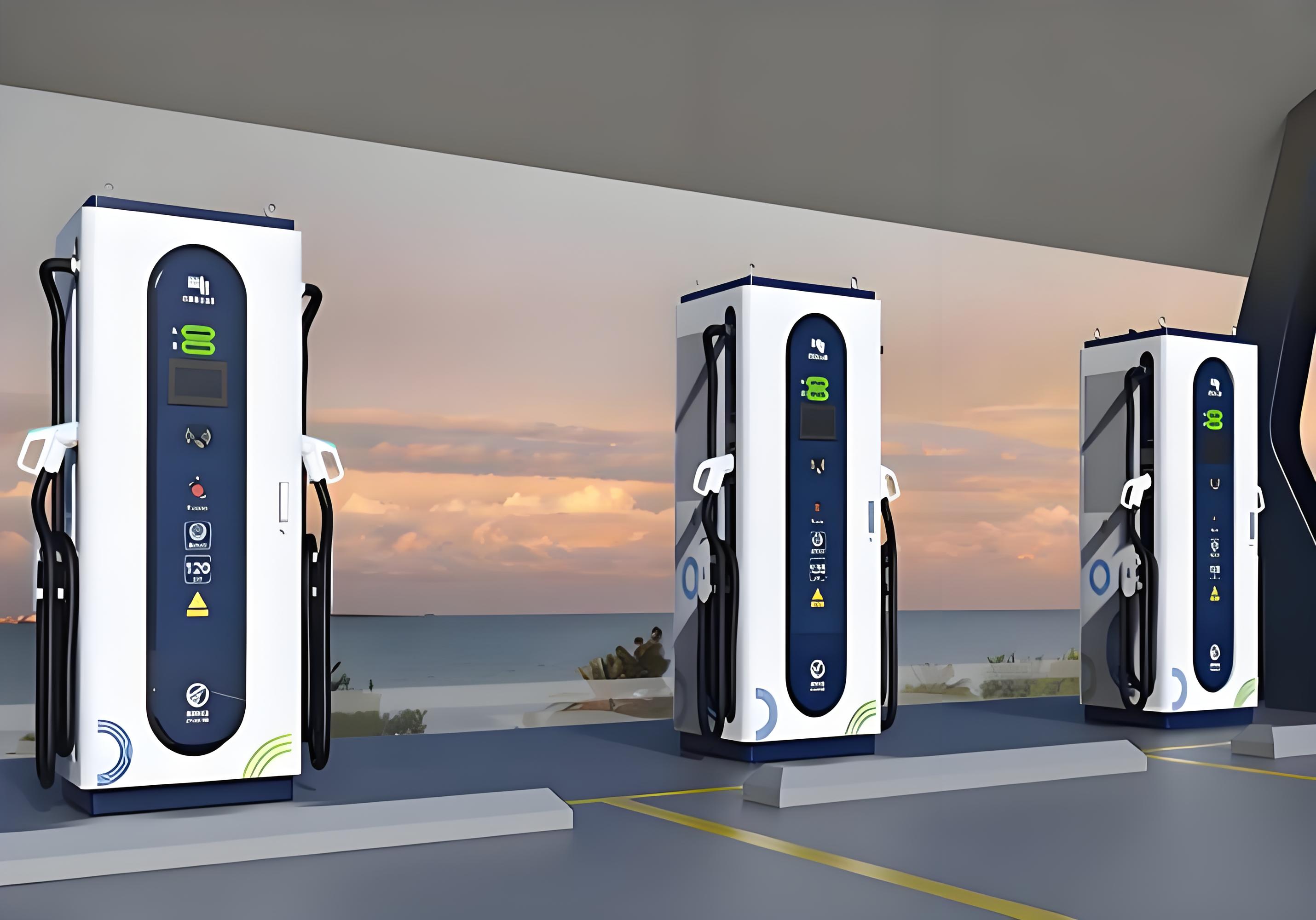

4. 全场景覆盖：可测试交流桩（7kW/11kW/22kW）、直流桩（30kW-480kW）、超充桩等各类充电桩产品

七、总结与建议

充电桩电快速瞬变脉冲群抗扰度测试是保障设备安全、可靠、合规的关键环节，非做不可。建议：

1. 产品研发阶段提前介入 EMC 设计，避免后期整改成本高、周期长

2. 选择具备CMA/CNAS 资质的专业检测机构（如全球通检测）进行测试，确保报告权威有效

3. 测试不合格时，结合检测机构提供的整改建议，从电源滤波、信号隔离、接地设计、PCB 布局等方面系统优化

4. 批量生产前进行抽样复检，确保产品一致性符合标准要求
