充电桩 IP65 防水测试全解析

IP65 防护等级中，防水等级 5 (IPX5) 表示设备可防止来自各方向的低压喷水造成有害影响，是户外充电桩的主流防护要求之一。以下为完整测试指南：

一、核心标准依据

国际标准：IEC 60529（定义 IP 代码基本要求）

中国标准：GB/T 4208-2017（等同采用 IEC 60529）

行业规范：GB/T 18487.1-2015《电动汽车传导充电系统第 1 部分：通用要求》规定户外充电桩最低防护等级为 IP54，IP65 为推荐升级标准

二、IPX5 防水测试核心参数（必测项）

三、完整测试流程（含 IP65 防尘前置要求）

1. 测试前准备

样品预处理：充电桩需处于正常工作状态（通电运行，模拟实际使用场景）

特殊设置：建议在负压状态下测试（模拟内部散热气流产生的压力差）

密封检查：确认充电枪接口、散热口、接线端子等关键部位密封完好

测试设备校准：喷嘴直径、流量、压力、距离等参数需提前校准

2. 防尘测试（IP6X，前置必测）

滑石粉浓度：5g/m³，测试时间8 小时

测试条件：样品需在负压 (-20kPa) 环境下运行

合格标准：内部无可见粉尘沉积，功能正常

3. 防水测试（IPX5）执行步骤

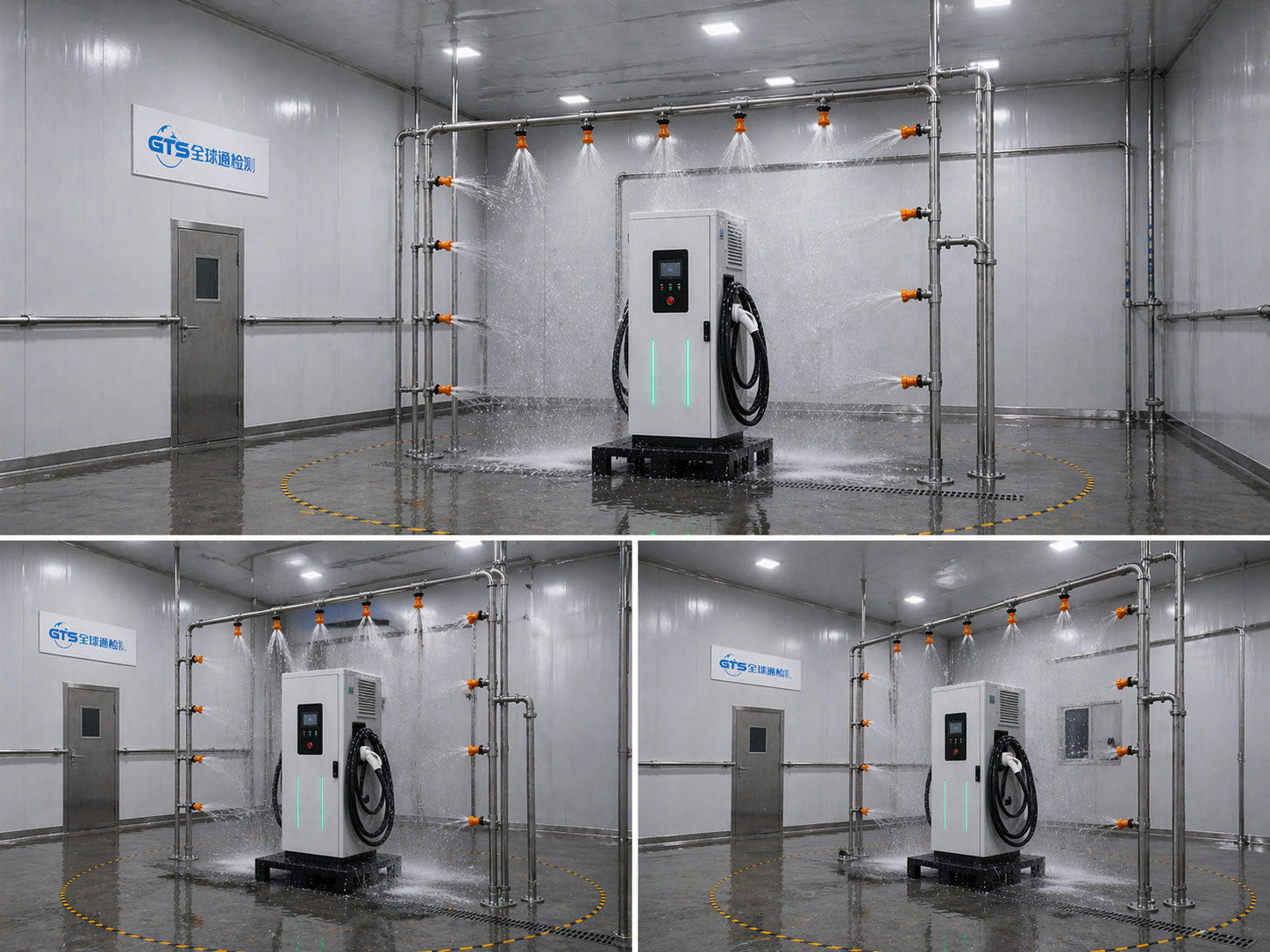

将已通过防尘测试的充电桩固定在旋转测试台上

调整喷嘴至规定距离 (2.5-3m)，对准样品

启动喷水系统，调节至标准流量 (12.5L/min) 和压力 (30kPa)

样品以1-5rpm速度旋转，确保 360° 全方位覆盖

持续喷射至少 3 分钟（面积大于 3m² 时按 1min/m² 计算）

测试过程中保持充电桩正常运行，监测功能状态

4. 测试后评估（关键环节）

断电后立即检查外壳表面，记录水渍分布情况

开盖检查内部：

无可见水珠或水膜形成

关键部件（电路板、接线端子、充电模块）无进水痕迹

绝缘电阻测试：≥1MΩ（潮湿状态下）

通电测试：所有功能正常，无短路、漏电或性能下降

密封件检查：密封圈、防水胶等无移位、破损或老化迹象

四、充电桩特殊测试要点

接口专项测试：充电枪插座需额外进行插拔循环后的防水验证，确保动态密封性能

散热口防护：需验证风扇、通风口在喷水环境下的防护效果，防止水通过气流通道侵入

高低温预处理：建议在 - 20°C 和 + 50°C 环境下各放置 2 小时后再进行防水测试，模拟极端气候影响

压力平衡设计：确认充电桩具备压力平衡装置，避免内部气压变化导致密封失效

长期耐久性：部分标准要求进行 10 次循环测试（每次 3 分钟），评估密封件老化影响

五、常见问题与解决方案

六、测试设备要求

专业淋雨试验箱：具备旋转台、多喷嘴系统、流量压力自动控制系统

辅助设备：

水压 / 流量校准仪（精度 ±2%）

绝缘电阻测试仪（量程 0-1000MΩ）

温湿度监测仪（记录测试环境条件）

七、合格判定标准（同时满足）

防水测试后，内部无可见进水痕迹

电气绝缘性能符合产品技术要求（绝缘电阻≥1MΩ）

所有功能正常，无短路、漏电或性能下降

无影响安全或使用的损坏（如密封件失效、外壳变形等）

总结

IP65 防水测试是户外充电桩可靠性的关键保障，需严格遵循 IEC 60529/GB/T 4208-2017 标准执行。测试不仅验证静态防护能力，更需关注充电桩在工作状态和环境变化下的防护性能，确保在多雨、潮湿等恶劣户外环境中安全稳定运行。
