有线网络和信号 / 控制端口传导骚扰试验（150kHz～30MHz）

一、试验概述

传导骚扰试验主要检测电子设备通过有线网络、信号线、控制线等导体向外发射的电磁干扰信号，频率覆盖 150kHz～30MHz。试验针对有线网络端口如 RJ45 网口，以及各类信号 / 控制端口如 USB、RS232、RS485、GPIO 等接口开展，目的是验证设备对外的传导干扰水平是否符合标准要求，避免干扰周边其他设备，同时为产品 EMC 认证与整改提供依据。

二、常用执行标准

常用标准包含国际、国内及各地区准入标准。国际上主要采用 CISPR 32 针对信息技术与多媒体设备，CISPR 11 针对工业、科学及医疗类设备，CISPR 16-1-2 则规范传导骚扰测量的耦合装置与方法。国内对应国标为 GB/T 9254.1 和 GB/T 6113.102，欧洲采用 EN 55032，美国市场依据 FCC Part 15 B 类要求执行。

三、测试方法

信号与控制端口的传导骚扰测试主要分为电压法、电流法，部分复杂端口会采用电压与电流组合测量。电压法适用于不超过四对线的非屏蔽平衡线缆、屏蔽或同轴线缆，通过阻抗稳定网络 ISN/AAN 测量共模骚扰电压，为端口提供标准共模阻抗，隔离辅助设备与被测产品的干扰。电流法多用于四对线以上的多芯控制线、非屏蔽平衡线缆，使用电流探头钳在线缆上，直接测量线缆中的共模骚扰电流。

四、测试设备与布置

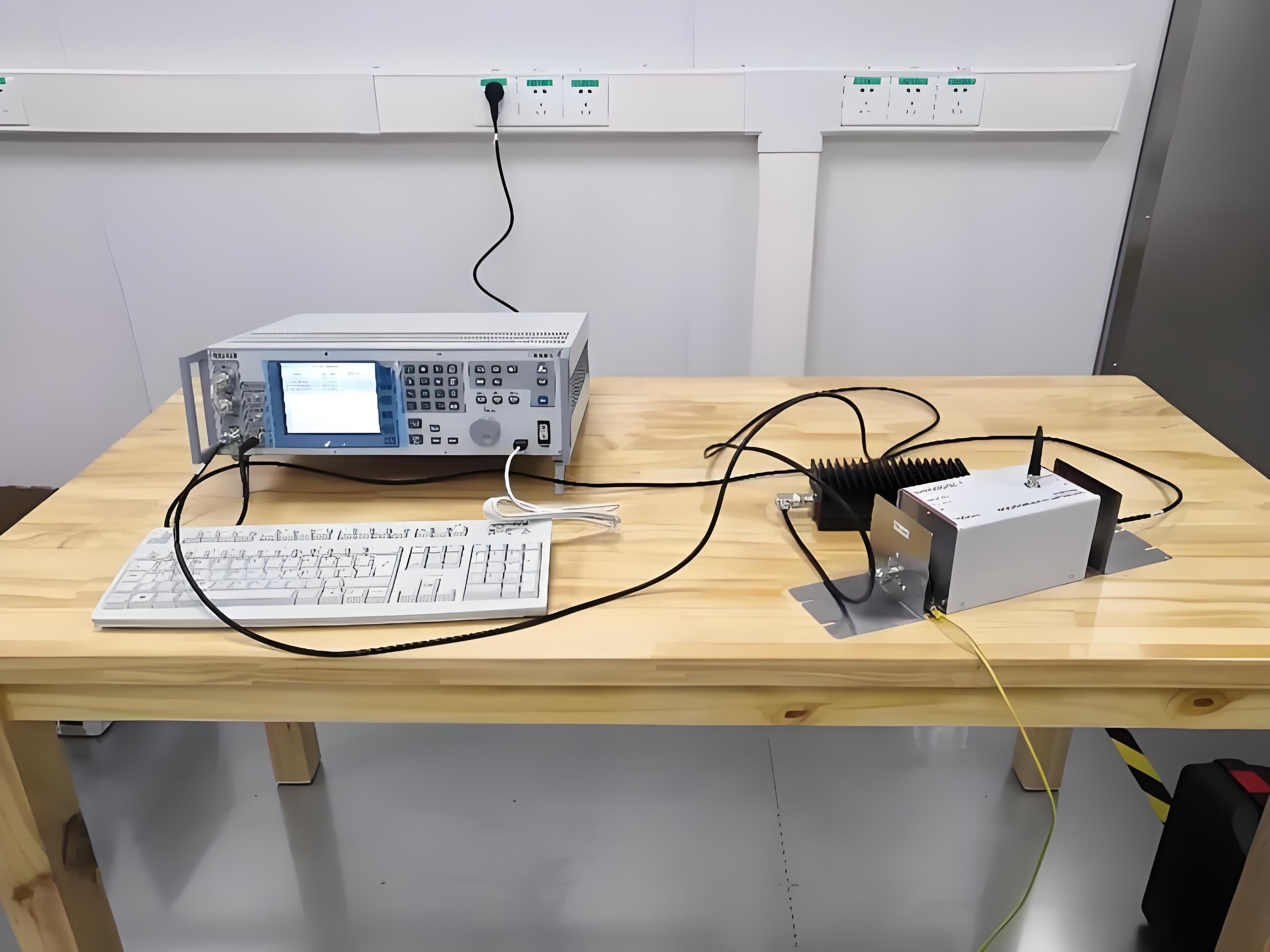

核心测试设备包括满足 CISPR 16-1-1 要求的 EMI 接收机，支持准峰值与平均值检波，阻抗稳定网络、电流探头，以及面积不小于 2m×2m 的参考接地平面。测试一般在屏蔽室中进行，排除环境噪声。被测设备放置在接地平面上方 10cm 的绝缘支架上，线缆长度按标准控制，通常为 1 米，信号线与电源线保持至少 10cm 间距，避免相互耦合。阻抗稳定网络放置在被测设备与辅助设备之间并可靠接地，电流探头则靠近被测设备端口安装，距离端口不超过 5cm。

五、测试流程

先将被测设备设置为典型工作状态，如满负载、正常数据传输模式，完成所有测试设备连接后，对 EMI 接收机进行参数设置，频率范围设为 150kHz～30MHz，启用准峰值和平均值检波，按标准设置扫描步长与驻留时间，在限值附近频点适当延长驻留时间。随后启动全频段扫描，记录各频点骚扰数值，测试完成后将测量结果与标准限值对比，判断是否合格。

六、限值要求

标准通常将设备分为 A 类与 B 类，A 类适用于工业环境，限值相对宽松，B 类适用于民用、商业及居住环境，限值更严格。测量结果需要同时满足准峰值和平均值的限值要求，限值曲线整体随频率升高呈逐步递减趋势，具体数值以对应执行标准为准。

七、网络端口特殊测试要点

RJ45 等有线网络端口为差分传输接口，干扰多以共模形式存在。测试时优先选用阻抗稳定网络电压法，多对线芯时改用电流探头法。测试需覆盖设备全部工作模式，包括不同速率、全双工与半双工模式，并在数据传输状态下进行，端口按实际使用匹配终端阻抗，模拟真实工作负载。

八、常见超标原因与整改方向

常见超标原因主要有共模电流过大、差分线对阻抗不平衡导致差模转共模、接口屏蔽接地不良、端口缺少滤波电路等。整改上，低频段 150kHz～1MHz 可在靠近端口位置加装合适电感值的共模电感；中高频段 1MHz～30MHz 重点优化接地，缩短接地路径，提升网口金属外壳与设备壳体的连接可靠性，使用屏蔽线缆；全频段可针对性加装适配信号频率的接口滤波器，同时优化 PCB 布局，减少数字电路与接口电路的交叉干扰，扩大接地平面降低回流阻抗。

九、测试注意事项

测试前确保被测设备工作状态与实际应用一致，所有端口按正常使用连接。测试前应对 EMI 接收机、阻抗稳定网络、电流探头等仪器完成校准，保证测量精度。结果判定以稳定测量值为准，瞬时孤立尖峰一般不做判定依据，同时需留意标准版本更新，严格按照最新版标准执行测试。
